플렉시블 임펠러 펌프 작동 원리

Flexible Pump는 원심력을 이용한 용적식 펌프로서 Flexible impeller 날개가
캠에서 돌아 펌프에 액체를 끌어당기며 진공상태를 만듭니다.

임펠러 날개 사이에 액체를 안고 회전하여 Impeller 날개가 접히면서 액체를 밀어내는 방식으로 작동합니다. 또한, 낮은 RPM에서도
Pumping이 가능하며 흡입구에 Ball Valve를 부착하여 흡입량을 조절하거나, RPM을 조절하여 토출 유량을 조절할 수 있습니다.

동작원리

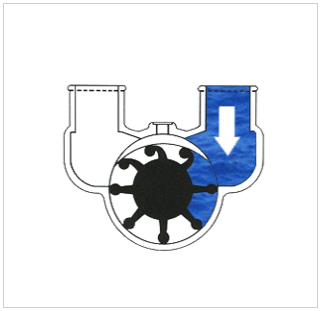

  • 임펠러의 날개가 캠을 지나면서 진공을 만들어
    펌프로 액체를 흡입한다.

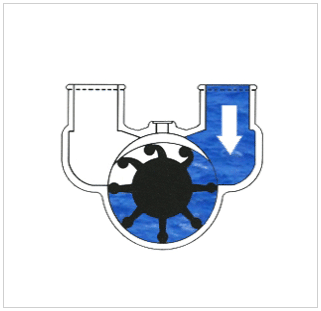

  • 회전하는 임펠러는 연속적으로 날개가 액체를
    밀면서 토출 관으로 이송한다.

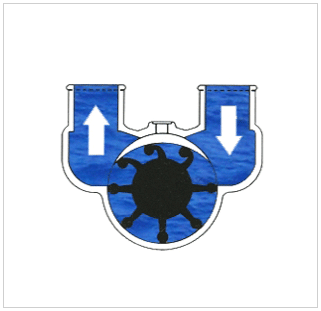

  • 임펠러 날개가 휘어져 액체를 토출 관 쪽으로
    밀어내 연속적이고 일정한 흐름을 만들어 낸다.

흡입구와 토출구의 결정

펌프축이 시계방향으로 회전될 때 우측이 흡입구, 좌측이 토출구가 되며 펌프 축이 시계반대 방향으로 회전될 때 좌측이 흡입구, 우측이 토출구가 됩니다.
(펌프카바를 전면으로 놓고 볼 때)

펌프의 회전방향 결정

회전방향 은 좌,우 모두 사용자가 원하는 방향으로 사용할 수 있으며 최초로 운전할 때 펌프의 회전방향과 모터의 회전방향이
동일한가를 확인하고 펌프의 회전방향을 바꿀 때 펌프 축을 원하는 방향으로 1회전 시킨 후 작동하면 됩니다.

취급시의 주의사항

01

Flexible Pump 사용 액체온도 0℃ ~ 60℃이며 사용온도 범위이상 사용할 때 임펠러 및 메카니컬씰 의 성능이 저하되는 수가 있습니다.

02

배관은 가능한 짧고 단단하게 고정 시키기 바랍니다.

03

전자클러치 펌프는 건조하고 통풍이 잘되고 가능한 액체 가까운 곳에 설치하여 주십시오.

04

Flexible Pump는 순간흡입 (2000rpm에서 2초~5초) 에서 자흡되어 30초 이상공회전 시킬때 임펠러가 타는 수가 있으므로 30초 이상 공회전을 금합니다.

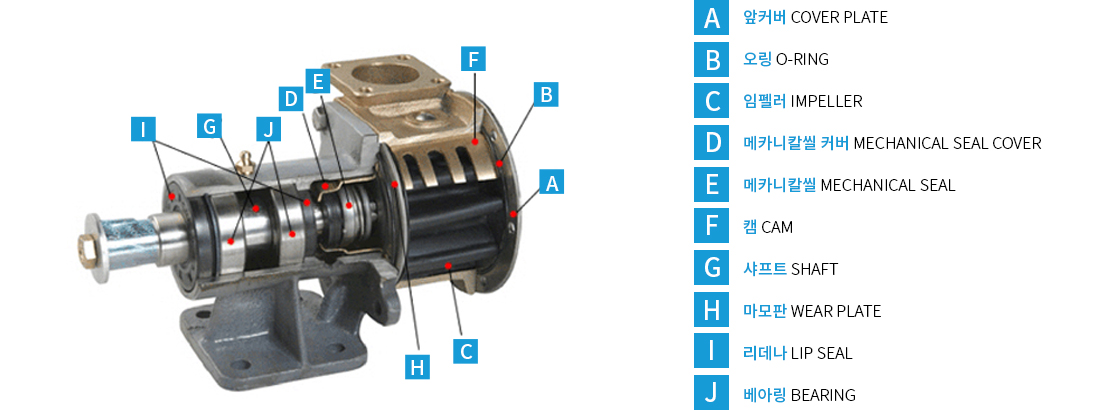

펌프 구성도
